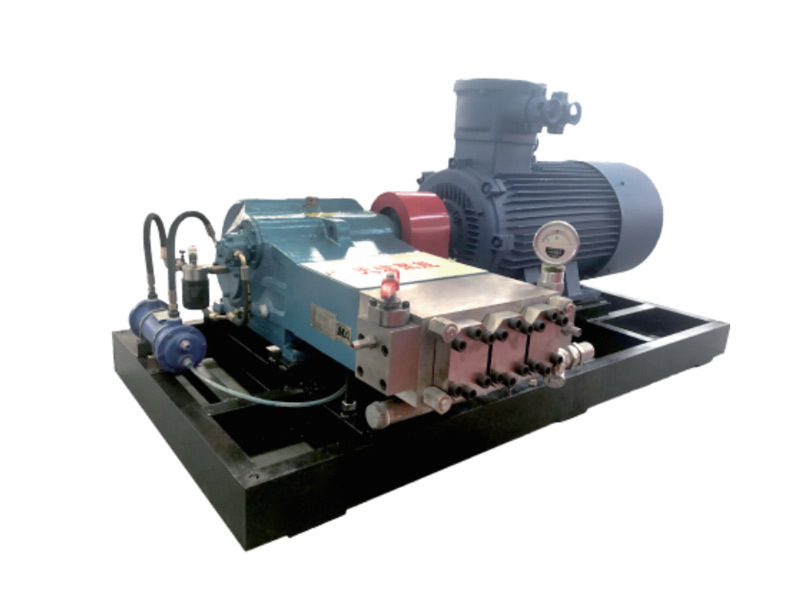

BZW120/65注水泵是我公司主導柱塞泵泵型配套井下防爆電機。采用聯軸器直聯，結構緊湊，曲軸連桿之間采用軸瓦結 構，配置強制潤滑系統，保證曲柄部位潤滑充分，適宜連續工作。液力端結構優化，更換易損件不需拆卸泵頭，方便沒有 吊裝設施的場合使用，柱塞密封部位配有冷卻系統，延長了柱塞及密封的使用壽命。
本產品通過了安標國家礦用產品安全標志中心認證，安標標志編號：MBC180018
| 序號 | 項目名稱 | 單位 | 參數 | |
| 1 | 型號 | / | BZW120/65 | |
| 2 | 額定流量 | L/min | 120 | |
| 3 | 額定壓力 | MPa | 65 | |
| 4 | 額定泵速 | 次/分 | 366 | |
| 5 | 柱塞直徑 | mm | 35 | |
| 6 | 柱塞行程 | mm | 120 | |
| 7 | 柱塞數 | 個 | 3 | |

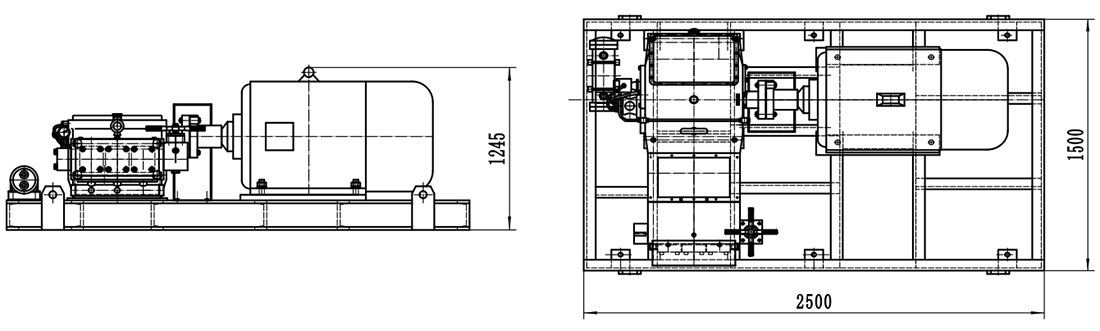

| 8 | 外形尺寸 | mm | 2500×1500×1245 | |
| 9 | 整機重量 | kg | 2200 | |
| 10 | 電動機 | 型號 | / | YBKE3-315L1-4 |
| 11 | 額定功率 | kW | 160 | |
| 12 | 額定壓力 | V | 660/1140 | |
| 13 | 額定轉速 | r/min | 1480 | |
表 1 注水泵基本參數
|
序 號 |
項目名稱 |
單位 |
參數 |
|||||
|
1 |
型號 |
/ |
BZW125/50 |
BZW160/40 |
BZW120/65 |
BZW160/63 |
BZW125/80 |
|
|
2 |
額定流量 |
L/min |
125 |
160 |
120 |
160 |
125 |
|
|
3 |
額定壓力 |
MPa |
50 |
40 |
65 |
63 |
80 |
|
|
4 |
額定泵速 |
次/分 |
366 |
366 |
366 |
366 |
366 |
|
|
5 |
柱塞直徑 |
mm |
35 |
40 |
35 |
40 |
35 |
|
|
6 |
柱塞行程 |
mm |
120 |
120 |
120 |
120 |
120 |
|
|
7 |
柱塞數 |
個 |
3 |
3 |
3 |
3 |
3 |
|
|
8 |
大齒輪齒 數 |
個 |
93 |
93 |
93 |
93 |
93 |
|
|
9 |
小齒輪齒 數 |
個 |
23 |
23 |
23 |
23 |
23 |
|
|
10 |
噪聲 |
dB（A） |
103 |
103 |
103 |
104 |
104 |
|
|
11 |
容積效率 |
% |
88 |
88 |
88 |
91 |
91 |
|
|
12 |
總效率 |
% |
81 |
81 |
81 |
82 |
82 |
|
|
13 |
外形尺寸 |
mm |
2500x1500x1130 |
2500x1500x1130 |
2500x1500x1245 |
2500x1500x1245 |
2500x1500x1245 |
|
|
14 |
整機重量 |
kg |
2100 |
2100 |
2200 |
2200 |
2200 |
|
|
15 |
電 動 機 |
型號 |
/ |
YBKE3-315M-4 |
YBKE3-315M-4 |
YBKE3-315L1-4 |
YBK3-315L1-4 |
YBK3-315L1-4 |
|
16 |
額定 功率 |
kW |
132 |
132 |
160 |
185 |
185 |
|
|
17 |
額定 電壓 |
V |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
|
|
18 |
額定 轉速 |
r/min |
1480 |
1480 |
1480 |
1480 |
1480 |
|
|
19 |
額定 效率 |
% |
95.4 |
95.4 |
95.4 |
95.4 |
95.4 |
|
注：以上參數是介質比重為1.0時的理論數據
